Видео на тему: Котлы "КТМ" - видео

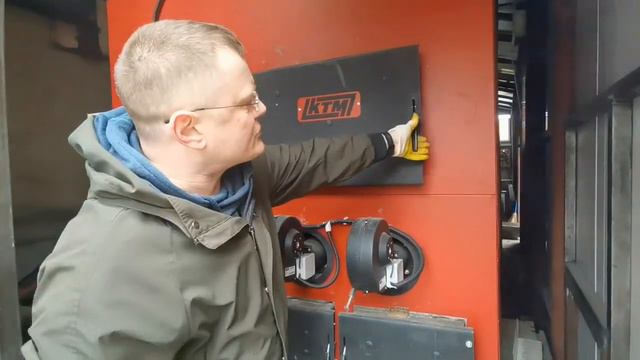

https://kotelktm.ru/avto100kvt г.Красноярск. Котельная с автоматическим котлом КТМ 100кВт, бункер 10м.куб и шнековое золоудаление.https://kotelktm.ru/avto10kvt Автоматический котел КТМ 10кВт предназначен для отопления помещений 70-130м2. Имеет компактные габаритные размеры, подходит для установки в компактные котельные, на видео установлен в котельной размером 1.2х2м. Котел имеет площадь теплообменника 1.2м2, за счет чего может выдавать честных 12кВт тепловой мощности без ущерба для кпд. Модель была запущена в серию летом 23 года. За основу была взята модель 15кВт у которой убрали ряд труб теплообменника. Размеры топки и зольника аналогичны котлу КТМ 15. Опционально комплектуется увеличенным шнеком до 127мм (Стандартно 108мм), GSM или WI-FI модулями, а так же возможно нестандартное расположение патрубков подключения и дымохода.https://kotelktm.ru Казахстан. на видео автоматический котел КТМ 200 с боковым теплообменником, установленный в контейнере. Клиент нехитрым способом модернизировал горелку для сжигания местного угля плохого качестваhttps://kotelktm.ru На видео автоматический шнековый котел КТМ 300кВт с двумя горелками. Бункер 6м.куб. грузится через крышу. Зольный ящик вытаскивается сразу за пределы котельной через специальный люк.https://kotelktm.ru сайт изготовителя Котельная с двумя котлами КТМ 600кВт расположена в г.Красноярск. Интересна автоматизированной системой подачи угля в бункеры и автоматизированной системой выброски золы в ящики за пределы котельной. Система загрузки угля и выброски золы была изготовлена и смонтирована заказчиком намного ранее, и использовалась с котлами барабанного типа, которые вышли из строя, попросту сгнили. Зола сваливается естественным образом в ящики расположенные под котлами и затем шнековой подачей выбрасывается на улицу. Сложность системы объясняется специализацией организации, которая это все собрала, они занимаются изготовлением оборудованием для золотодобывающей отрасли.https://kotelktm.ru Модульная котельная, производства ООО КТМ г.Красноярск, установлена для отопления дома культуры д.Орловка, Бирилюсского района, Красноярского края. Котельная оборудована Автоматическим котлом КТМ мощностью 60кВт, работающим в автоматическом режиме на пеллетах и угле фракции орех, а в ручном режиме на дровах и рядовом угле. Доп. опции: бункер 1.2м.куб. нестандартной формы для удобной ручной загрузки, генератор с автозапуском и станция подпитки.https://kotelktm.ru сайт производителя На видео Автоматический котел КТМ 40кВт, отапливающий Магазин площадью 500м2. в пос.Емельяново, Красноярского края. Комплектация котла: -Шнек d127мм для фракции угля "орех" -Бункер 600л -Контроллер Biomatic Biomatik это контроллер полностью разработанный компанией КТМ. Имеет следующий конструктив: - Сенсорный дисплей диагональ 4.3 дюйма - точные цифровые датчики, можно подключить до 40шт. В базе 7 штук: 1.Датчик подачи 2.Датчик обратки 3.Датчик температуры шнека 4.Датчик комнатной температуры. 5.Датчик уличной температуры 6.Датчик бойлера. 7. Аналоговый датчик температуры дыма (термопара) -Для управления всех исполнительных механизмов (шнек, вентилятор, насосы) используются твердотельные реле-симисторы, которые в отличие от механических реле имеют гораздо больший срок службы, теоретически бесконечный. - В базе контроллер комплектуется GSM или wi-fi модулем на выбор. - При активации функции "комнатный термостат", контроллер может поддерживать заданную в помещении температуру тремя способами: 1.Мощностью котла, когда котел регулирует непосредственно температуру на подаче. 2.Циркуляционным насосом, когда котел включает и выключает насос, температура в котле при этом остается неизменной 3.Управляя трехходовым клапаном с сервоприводом, когда котел управляет потоком теплоносителя из котла, температура в котле при этом остается неизменной.На видео представлен автоматический котел КТМ 40кВт (КрасТеплоМаш). Котел изготовлен из стали 09Г2С толщиной 6мм, теплообменник вертикальный трехходовой из цельнотянутых труб диаметром 76мм. Топливный бункер объемом 450л, по заказу может быть установлен большего объема до 4м.куб. Шнековая подача диаметром 108мм,толщина витков шнека 8мм. Горелка ретортная чугунная. Вверху топки подвешен отбойник,выполняющий 2 функции: Раскаляясь дожигает не сгоревшие частицы топлива и равномерно распределяет тепловую нагрузку по стенкам. В стандартную комплектацию входит контроллер с автореверсом.На видео представлен автоматический котел КТМ 40кВт, производства Красноярского завода КРАСТЕПЛОМАШ и монтаж отопления "под ключ" с теплыми водяными полами.На видео представлена котельная с автоматическим котлом КТМ 15кВт. Котел изготовлен из стали 6мм марки 09г2с, имеет вертикальный трехходовой жаротрубный теплообменник, требующий чистки 1 раз в сезон. Горелка ретортная чугунная, позволяющая котлу работать на угле и пеллетах, шнек топливоподачи диаметром 127мм (опция) позволяет работать на угле фракции "орех" (до 50мм). Над горелкой устанавливается чугунный отбойник, выполняющий функцию катализатора, раскаляясь, дожигает ударяющиеся в него не сгоревшие частички топлива и равномерно распределяет тепло по теплообменнику. В стандартную комплектацию котла КТМ 15кВт входит: -Бункер 200л -Шнек топливоподачи диаметром 108мм, (шнек диаметром 127мм опция) -Ретортная чугунная горелка -Чугунный отбойник -Контроллер с автореверсом при заклинивании шнека (ДМ320) -Посадочные под штыри противообрушения.На видео представлен краткий обзор автоматического котла КТМ 20кВт (КрасТеплоМаш),образца 2019 года, отапливающего дом площадью 180м2. В данный момент в доме идут внутренние и внешние отделочные работы. Котел изготовлен из стали 09Г2С толщиной 6мм. Топливоподача шнековая,толщина трубы шнека 108мм, толщина витка 8мм. Горелка ретортная чугунная. Контроллер котла с автореверсом. Топливный бункер объемом 450л, квадратная горловина позволяет разворачивать его на 90 или 180 градусов для удобства загрузки. В топке предусмотрены посадочные под чугунные колосники для сжигания дров или другого крупнокускового топлива. Теплообменник котла трехходовой вертикальный пластинчатый, с относительно большой высотой топки,которая позволяет эффективно сжигать топливо с большим выходом летучих,такое как бурый уголь и дрова. Принцип следующий: Топливо с большим выходом летучих образует высокий факел в котором по сути горит газ, если топка недостаточной высоты или в ней присутствуют водонаполненные колосники,то пламя ударяясь в них охлаждается и газы догорают не полностью, при этом на глаз это не видно так как угарный газ без цвета и запаха,признаком недожога служит покрытый черным толстым слоем сажи теплообменник. В верхней части топки подвешен отбойник, который выполняет 2 функции: раскаляясь дожигает ударяющиеся в него не сгоревшие частички топлива и распределяет жар равномерно по стенкам. При правильно организованном сжигании вертикальный теплообменник требует чистки 1-2 раза в сезон, котел на видео проработавший с октября по середину февраля,на момент съемки, еще ни разу не обслуживался.Автоматический котел КТМ 280кВт (КрасТеплоМаш), временно установлен на строящемся объекте. Котел изготовлен из стали 09Г2С толщиной 6мм. Теплообменник трехходовой трубчатый вертикальный. Трубы теплообменника диаметром 76мм цельнотянутые. Благодаря вертикальному теплообменнику,котел требует очистки 1-2 раза в сезон, данный котел еще ни разу чистился. Горелка ретортная чугунная, крепится в двух точках с обоих сторон топки, данное решение исключает ее провисание с течением времени и делает установку бункера универсальной (справа или слева). Шнек топливоподачи диаметром 127мм предназначен для работы на угле фракции "орех" до 50мм. Топливный бункер объемом 4м3 вмещает около 3 тонн угля и загружается через крышу биг-бэгами автомобилем с манипулятором.https://kotelktm.ruhttps://kotelktm.ru Автоматический котел КТМ 100кВт, внешний бункер 6м.куб. система золоудаления.https://kotelktm.ru/avto150kvt подробнее о котле. На видео автоматический котел КТМ 150кВт, с двумя топливными бункерами 15м3 и 0.6м3. Основная средняя часть бункера выполнена из бетона, а крышка и нижняя часть в виде воронки из стали. За счет того,что котельная находится в склоне, загрузка бункера происходит прямо из самосвала. Из основного бункера в 15м3, уголь шнеком подается в оперативный бункер 0.6м3 и уже из него вторым шнеком непосредственно в горелку, система была выполнена таким образом по просьбе заказчика,чтобы иметь возможность ручной загрузки ведрами оперативного бункера, на случай смерзания топлива в основном, однако эксплуатация показала, что смерзания не происходит. Золоудаление выполнено двумя шнеками, которые выбрасывают золу в зольный ящик за пределы котельной.
